Gateway Positionierung - Tips und Tricks
Indoor Gateways
Bei Indoorgateways ist es umso wichtiger, die Position des Gateways je nach Usecase auszuwählen. Nachfolgend haben wir einige Punkte zusammengefasst, die Ihnen bei der Positionierung helfen soll:
Überlegen Sie sich im vorhinein welche Bereiche Sie abdecken wollen, also wo Sie die Sensoren platzieren wollen.
Befinden sich die Sensoren z.B.: auf einer Etage, dann positionieren Sie auch das Gateway in dieser Etage.

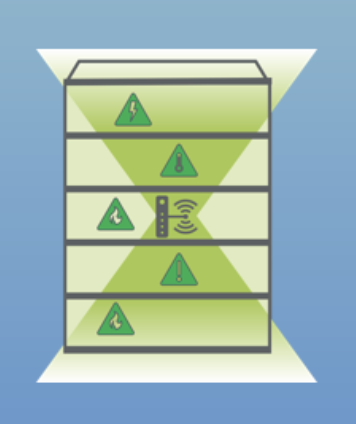

Befinden sich die Sensoren auf mehreren Stockwerken, so platzieren Sie das Gateway mittig.
- Platzieren Sie das Gateway möglichst zentral zwischen den Sensoren und in einer Höhe >2m im Raum (zB auf einem Kasten oder Regal)
- Montieren Sie, wenn möglich das Gateway mit einem min. Abstand von 20cm von der Wand und der Decke entfernt.
- Achten Sie darauf, dass das Gateway möglichst freistehend platziert wird. Vermeiden Sie unbedingt die Montage in Schaltschränken oder ähnlichen Schränken.

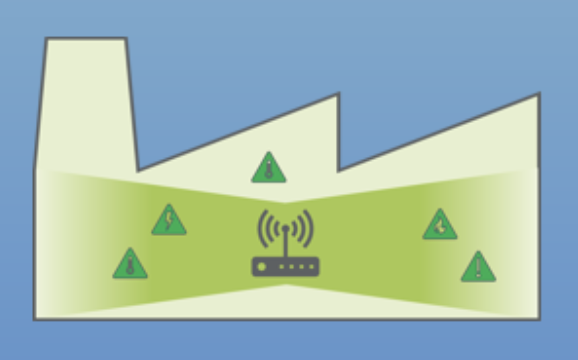

- Achten Sie auch auf die Antennenposition, da sich kreisförmig das Signal rund um die Antenne ausbreitet (Donut).
Bei der am häufigsten eingesetzten Antennenform, der Stabantenne, breiten sich die ausgesendeten Wellen Donut-förmig aus. Als Sendeantenne strahlt diese den Großteil der Leistung seitlich ab, jedoch nur wenig nach oben und unten!
Um eine bessere Datenkonsistenz gewährleisten zu können, empfiehlt es sich mehrere Gateways redundant, verteilt über das Abdeckungsgebiet aufzustellen.
Outdoor Gateway
Um eine möglichst gute Signalqualität und dadurch höhere Reichweite gewährleisten zu können, beachten Sie bitte folgende Punkte:
- Platzieren Sie das Gateway so hoch wie möglich. Die Höhe der Loraantenne hat einen logarithmischen Zusammenhang zu der Reichweite.
- Platzieren Sie das Gateway möglichst freistehend. Optimal wär eine Anbringung auf einem Masten - Es sollte vermieden werden, dass das Gateway direkt an eine Wand montiert wird, da Objekte in direkter Nähe zum Gateway einen negativen Einfluss auf die Reichweite in alle Richtungen haben, auch in die Richtung wo eigentlich eine Sichtlinie besteht.
- Achten Sie darauf, dass der Ort wo die Sensoren montiert werden sollen, möglichst eine direkte Sichtverbindung haben.
- Achten Sie darauf, dass unterschiedliche Materialien sich unterschiedlich auf die Dämpfung des Signals auswirken. Folgende Tabelle zeigt ihnen wie unterschiedlich die Materialien sich auf die Dämpfung auswirken.
Material | Dämpfung (dB) |
Glas (15 mm) | 2 |
Holz (80 mm) | 3 |
Ziegelwand (200 mm) | 6 |
Steinmauer (200 mm) | 12 |
Beton (200 mm) | 23 |
Stahlbeton (100 mm) | 27 |
- Um eine bessere Datenkonsistenz gewährleisten zu können, empfiehlt es sich mehrere Gateways redundant, verteilt über das Abdeckungsgebiet aufzustellen.
