Typ

Beschreibung


IFrame

Kann ein externe Webseite mittels einer URL einbinden

Gauge

Stellt den Wert auf einem Gauge darf und kann auch die Bereiche visualisieren, die vom User eingestellt wurden.

Fahrtenschreiber

Stell die Zustände in einer breiten Linie dar wo die unterschiedlichen Farben der Zustände je nach Zeit angezeigt werden.

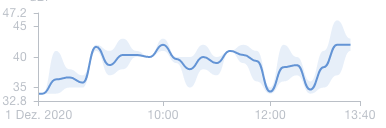

Chart

Die aufgezeichneten Messwerte werden auf einem Chart dargestellt. Ein Chart hat 2 Achsen. Eine Werte Achse und eine Achse für die Zeit.

Ampel

Eine Ampel zeigt nicht nur den Letztwert sondern auch die Farbe in welchem Bereich sich der Wert gerade befindet. Die Bereiche müssen natürlich zuvor beim Messpunkt festgelegt werden.

Letztwert

Ein Letztwert visualisiert nur den letzten erhaltenen Wert eines Messpunktes. Hierbei kann noch zwischen 2 Modi unterschieden werden.

Absoluter Letztwert

Relativer Letztwert

Absoluter Letztwert zeigt den Letztwert unabhängig vom Timeselector an. Also wird der Tatsächlich letzte Wert angezeigt.

Beim relativen Letztwert wird der letzte Wert des ausgewählten Zeitraums visualisiert.

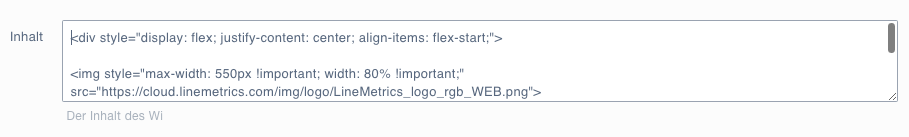

WYSIWYG

Mit dem “What-You-See-Is-What-You-Get” Editor kann man einfach einen Text schreiben oder auch einen HTML Code visualisieren lassen.

Zur Hilfe ist hier ein Tabellenersteller zu finden: https://www.tablesgenerator.com/html_tables

Kennzahl

Kennzahlen können unter einem Messpunkt erstellt werden und sind die “Schlaueren” Letztwerte- , Gauge- oder Ampel Elemente. Sie können einen Durchschnitt, Max-, Min-Wert usw… aus einem Messpunkt generieren und herausfinden. Die Visualisierung kann unterschiedlich aus den bestehenden gewählt werden.

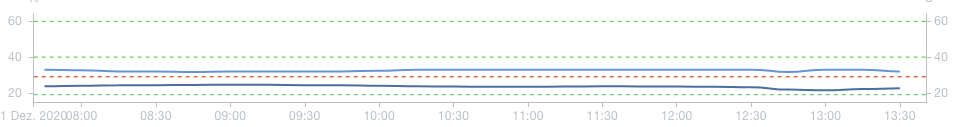

Multi-Line

Zieht man mehrere Messpunkte auf ein Widget, kann man mehrere Datenströme auf einem Chart anzeigen und somit die Daten auch besser vergleichen.
