Wie wird ein MIL-VS133 montiert?

1. Montagehöhe

Maximale Installationshöhe: 3,5m

Minimale Installationshöhe:  maximale Fußgängerhöhe + 0,6m
Beispiel: Bei einer maximalen Fußgängerhöhe von 1,8 m beträgt die minimale Installationshöhe 2,4m

2. Ausrichtung und Platzierung

- Ausrichtung:

Eine geneigte Installation sollte vermieden werden - der Sensor muss parallel zum Fußboden montiert werden

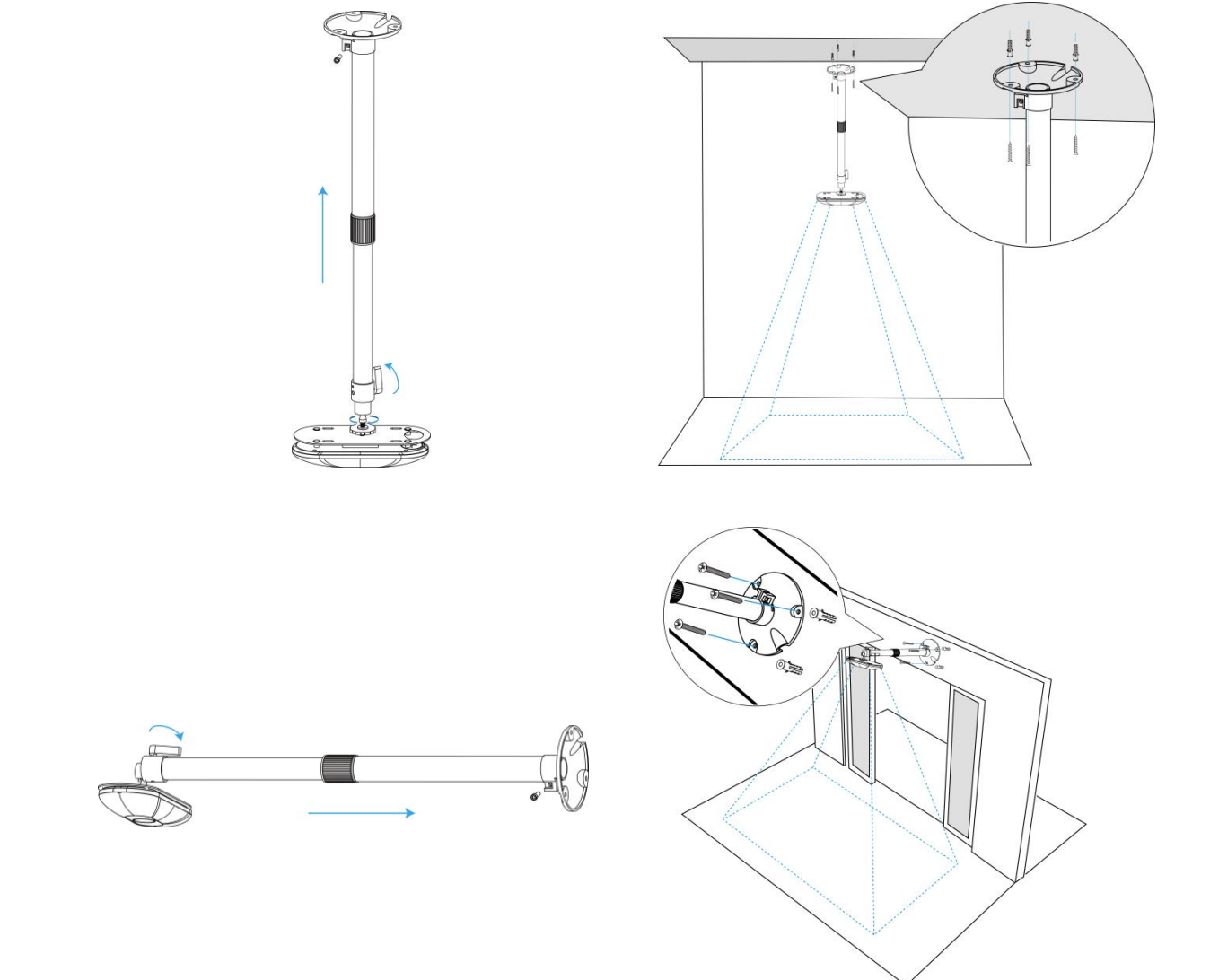

Sollte es sich um eine geneigte Decke handeln und eine direkte parallele Montage nicht möglich sein, finden Sie als Zubehör diverse Aufhängungen

- Position:

Montieren Sie das Gerät idealerweise in der Mitte des Erfassungsbereichs, ohne dass sich andere Objekte in der unmittelbaren Umgebung befinden.

- Sichtfeld:

Stellen Sie sicher, dass keine Hindernisse die Live-Ansicht des Geräts blockieren, da dies die Personenzählung beeinträchtigen kann.

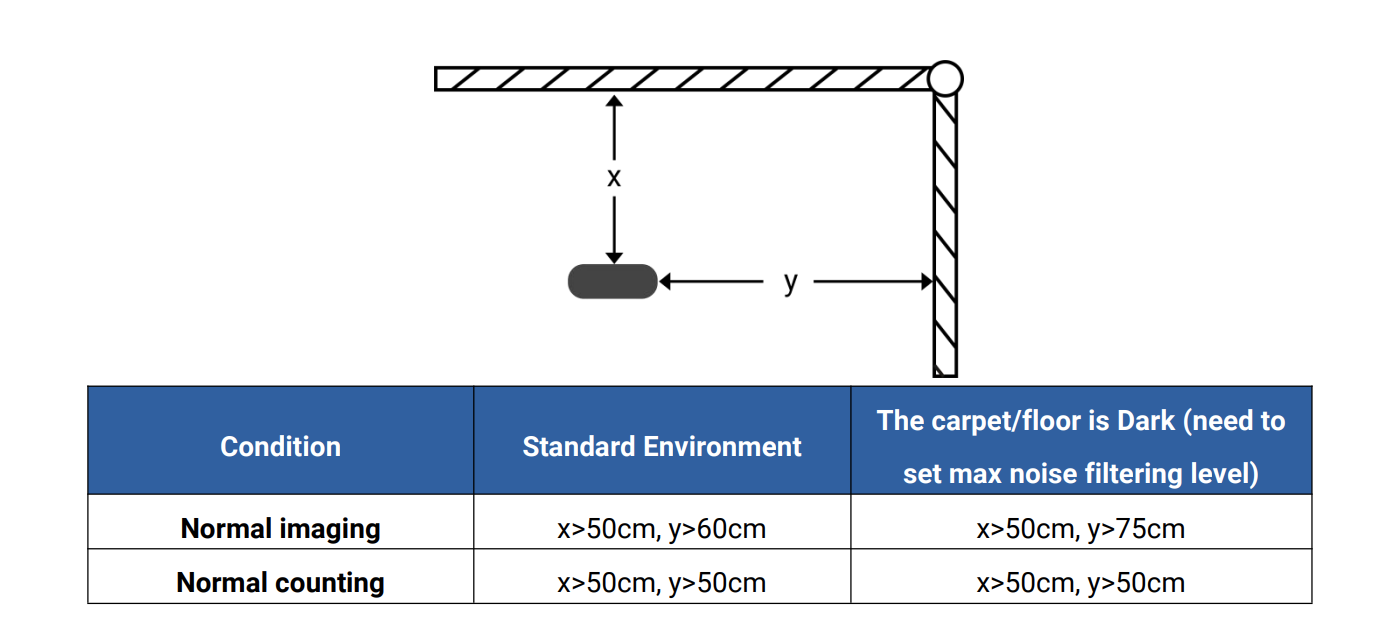

- Abstand zu Wänden:

Der Sensor sollte mindestens 0,5m von Wänden bzw. Hindernissen entfernt sein, um eine genaue Personenzählung zu gewährleisten. Dabei handelt es sich um den von uns unterstützten Betrieb des "normal counting"

3. Stromversorgung

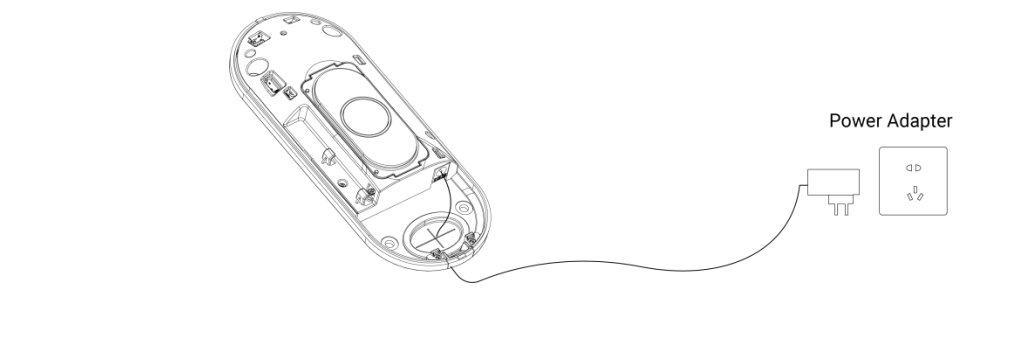

Der MIL-VS133 wird mittels einem Netzteil (12Vdc / 2A) versorgt. Eine Steckdose sollte daher in der Nähe sein.

4. Umgebungsanforderungen

- Beleuchtung:

Vermeiden Sie 940-nm-Licht und gespiegelte Reflexionen, die Sonnenlicht auf den ToF-Sensor lenken.

- Boden:

Dunkle Böden oder Teppiche (schwarz, grau usw.) können die Funktion zur Zählung von Personen beeinträchtigen.

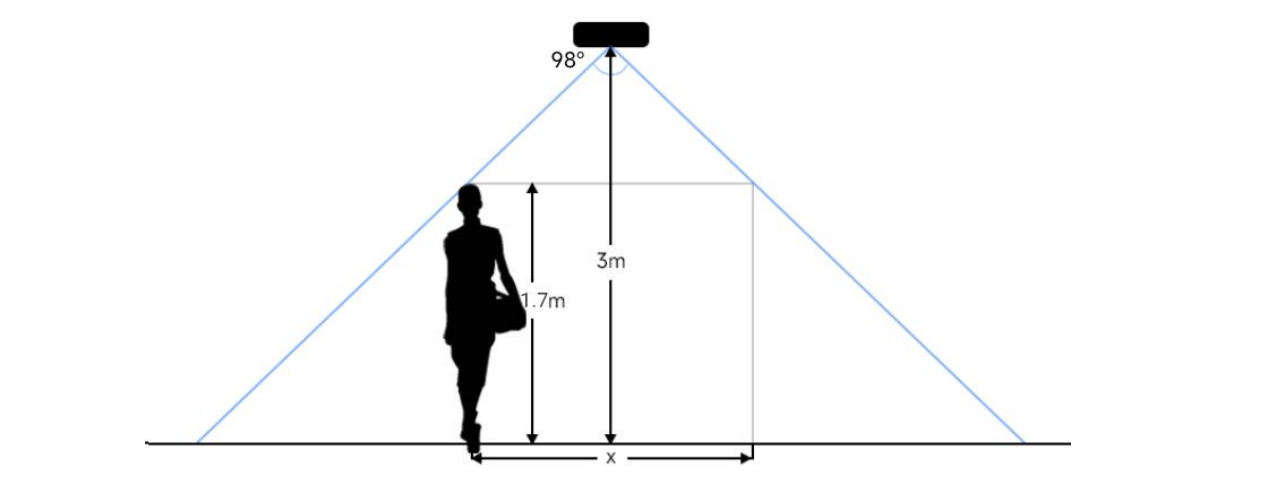

5. Allgemeine Informationen zum Erfassungsbereich

Die Größe des Erfassungsbereiches ist abhängig von der Höhe, in der der Sensor montiert wurde. Je höher diese ausfällt (max. 3,5m), deste größer die Erfassungsfläche

Installation Height (m)	FoV Monitored Area (m)	x Detection Area (m)
2.5	5.75 × 4.20	1.84 × 1.34
2.6	5.98 × 4.36	2.07 × 1.51
2.7	6.21 × 4.53	2.30 × 1.68
2.8	6.44 × 4.70	2.53 × 1.85
2.9	6.67 × 4.87	2.76 × 2.01
3.0	6.90 × 5.03	2.99 × 2.18
3.1	7.13 × 5.20	3.22 × 2.35
3.2	7.36 × 5.37	3.45 × 2.52
3.3	7.59 × 5.54	3.68 × 2.69
3.4	7.82 × 5.71	3.91 × 2.85
3.5	8.05 × 5.87	4.14 × 3.02
