Konfigurationsanleitung EAS-EM3 Wandlerverhältnis
Die EAS-EM3 von Linemetrics werden immer mit den Wandlertypen ESCT-T24 (200A/5A) ausgeliefert und müssen wie folgt konfiguriert werden:
- Schließen Sie den EAS-EM3 mittels den Klemmen LA und NA an eine Stromversorgung an (z.B: 230V Wechselspannung)
- Sobald der Sensor betriebsbereit ist drücken Sie mehrere Sekunden die Taste "E" -> Darauf folgt eine Passwortabfrage
- Wählen Sie als Passwort 1000 aus und bestätigen Sie es durch gedrückt halten der Taste "E"
- Wählen Sie bei dem Unterpunkt "SET CT2" den Wert 5 aus und bestätigen Sie diese durch gedrückt halten der Taste "E"
- Wählen Sie bei dem Unterpunkt "SET CT1" den Wert 0200 aus und bestätigen Sie diese durch gedrückt halten der Taste "E"

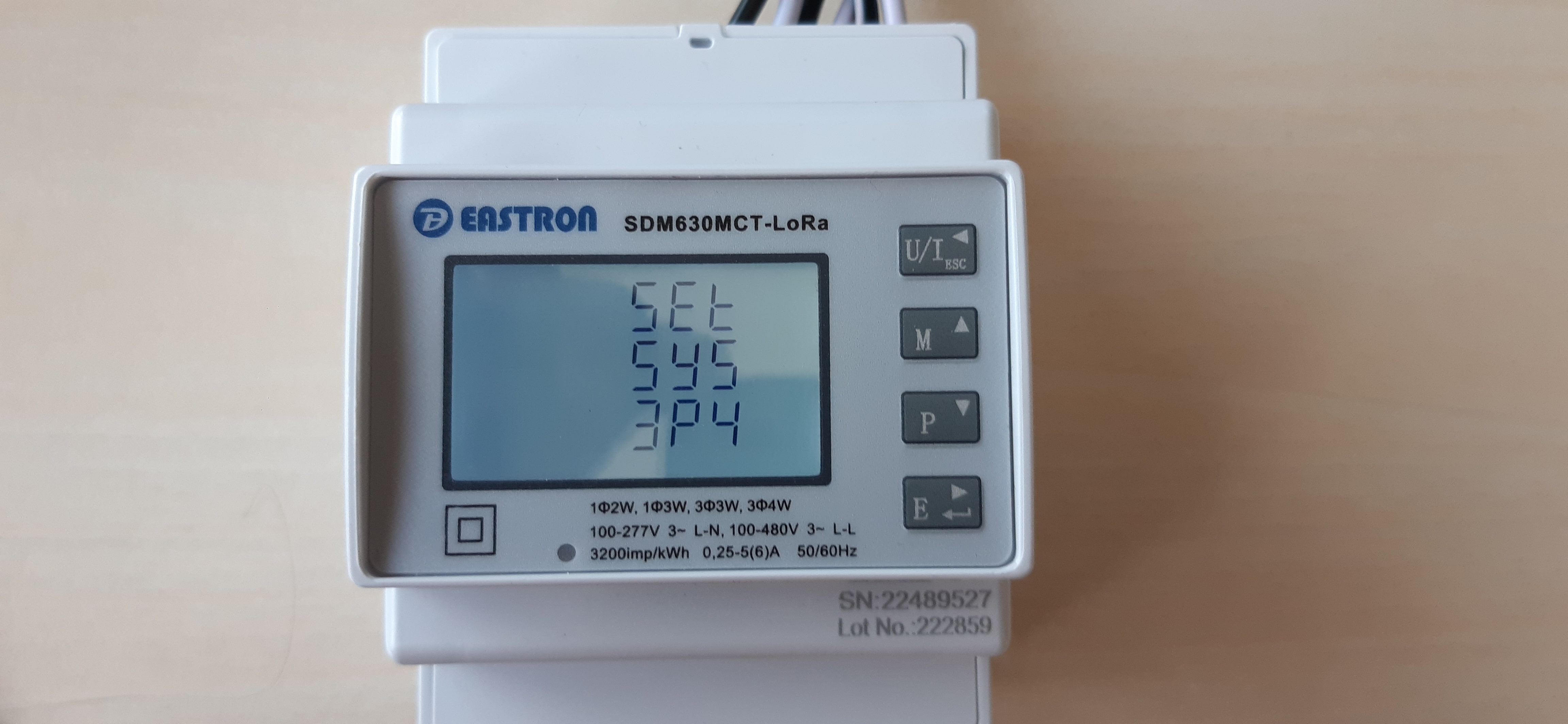

- Wählen Sie bei dem Unterpunkt "SET SYS" die Option 3P4 aus und bestätigen Sie diese durch gedrückt halten der Taste "E"
- Verlassen Sie das Konfigurationsmenü durch drücken der Taste "U/I"
Anbei finden Sie noch die Orginalanleitung vom Hersteller.
