Montagemöglichkeiten für den Magnetschalter MIL-WS301

Die maximalen Abstände des Magneten sind je nach Montageart einzuhalten

maximale Abstände je nach Erfassung des Magneten:

15mm maximaler Abstand bei seitlicher Erfassung (Kerbe auf Kerbe)

​

​
7mm maximaler Abstand bei E​rfassung oberhalb des Sensors

​

​

Montagearten des Sensors und des Magneten

Der Sensor wie auch der Magnet sind mit einem Klebestreifen ausgerüstet, alternativ kann der Sensor auch mit Schrauben fixiert werden.

Je nach Fenster und den baulichen Gegebenheiten kann der Magnetschalter auf verschiedene Arten - unter Einhaltung der maximalen Abstände (siehe oben) - montiert werden.

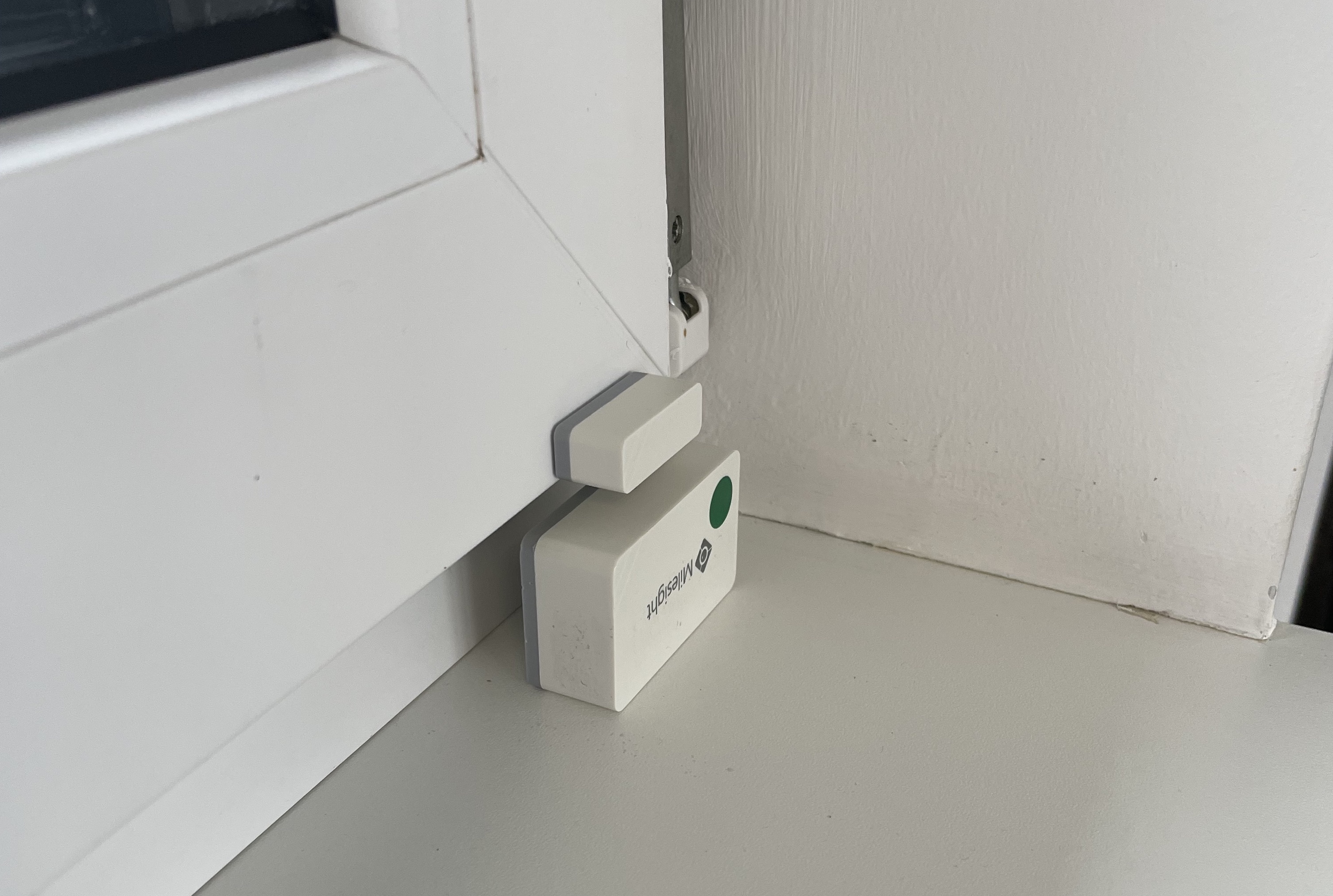

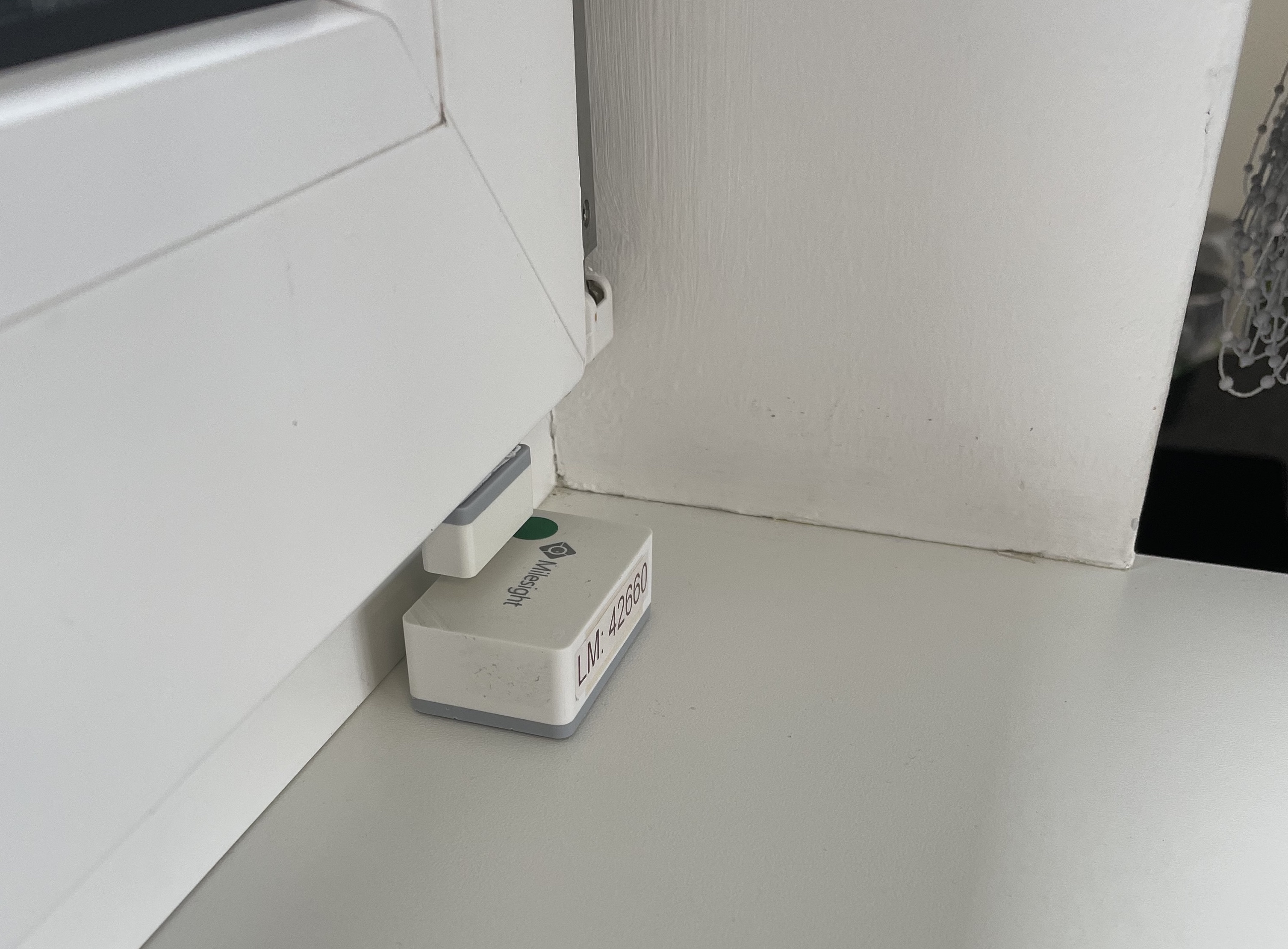

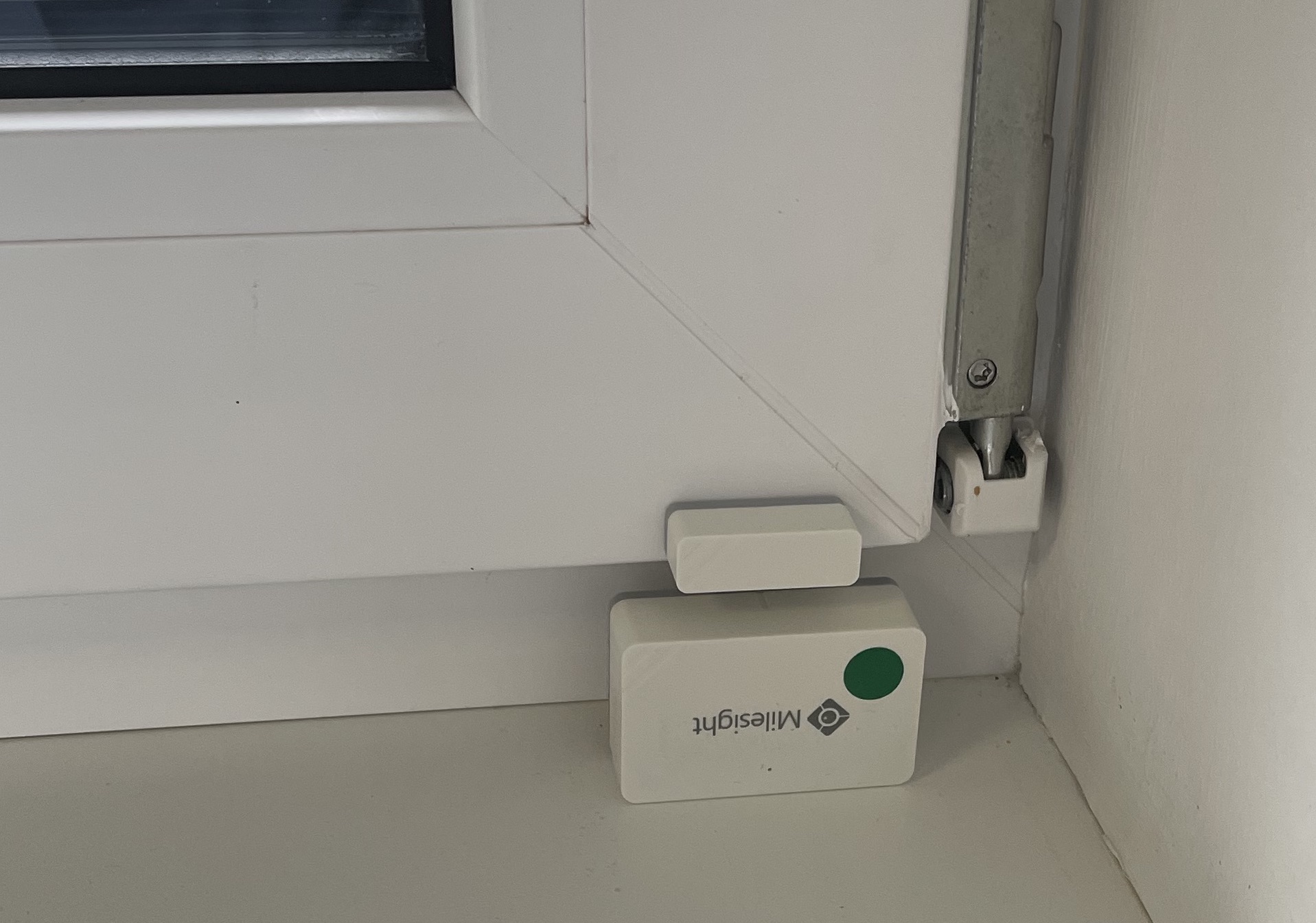

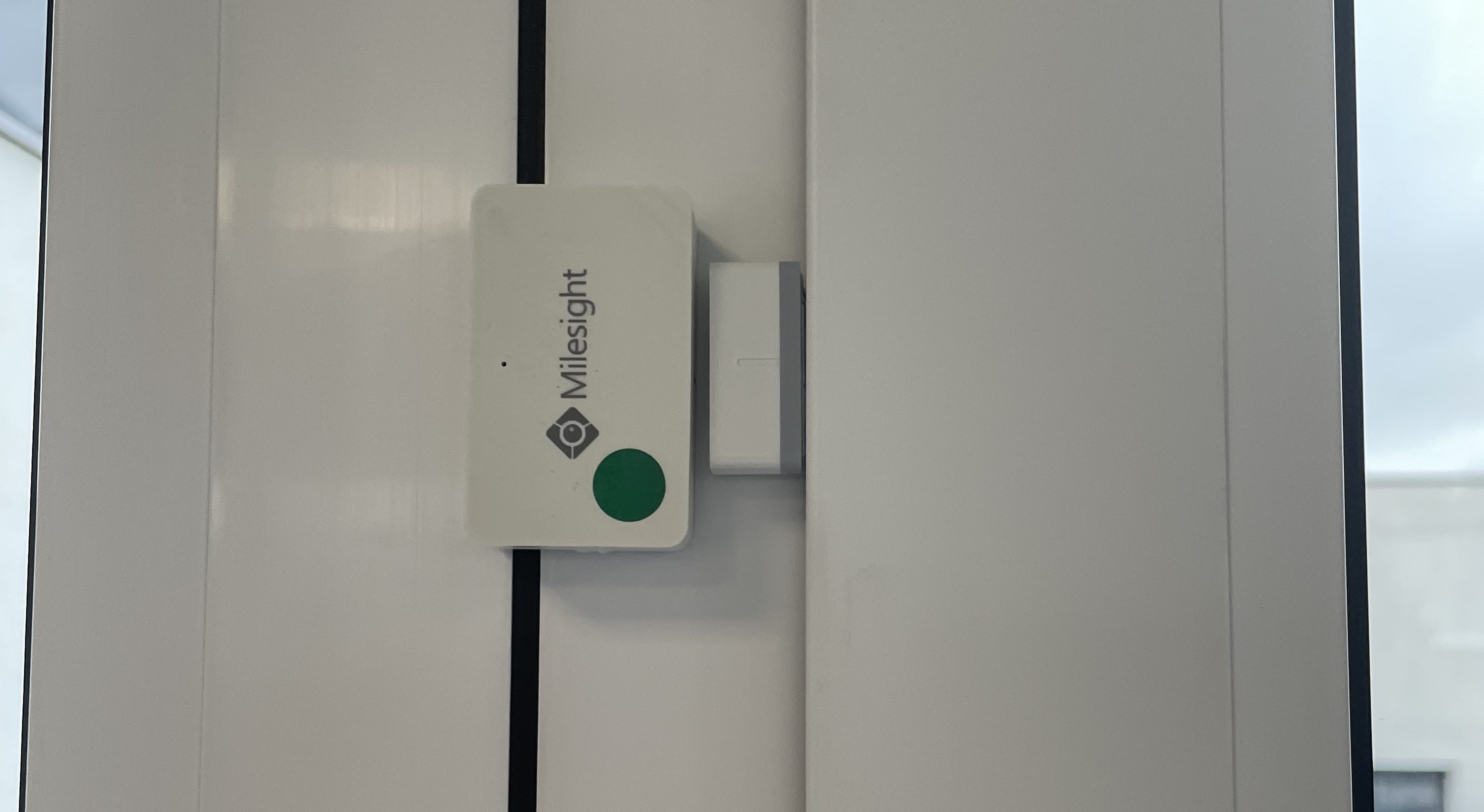

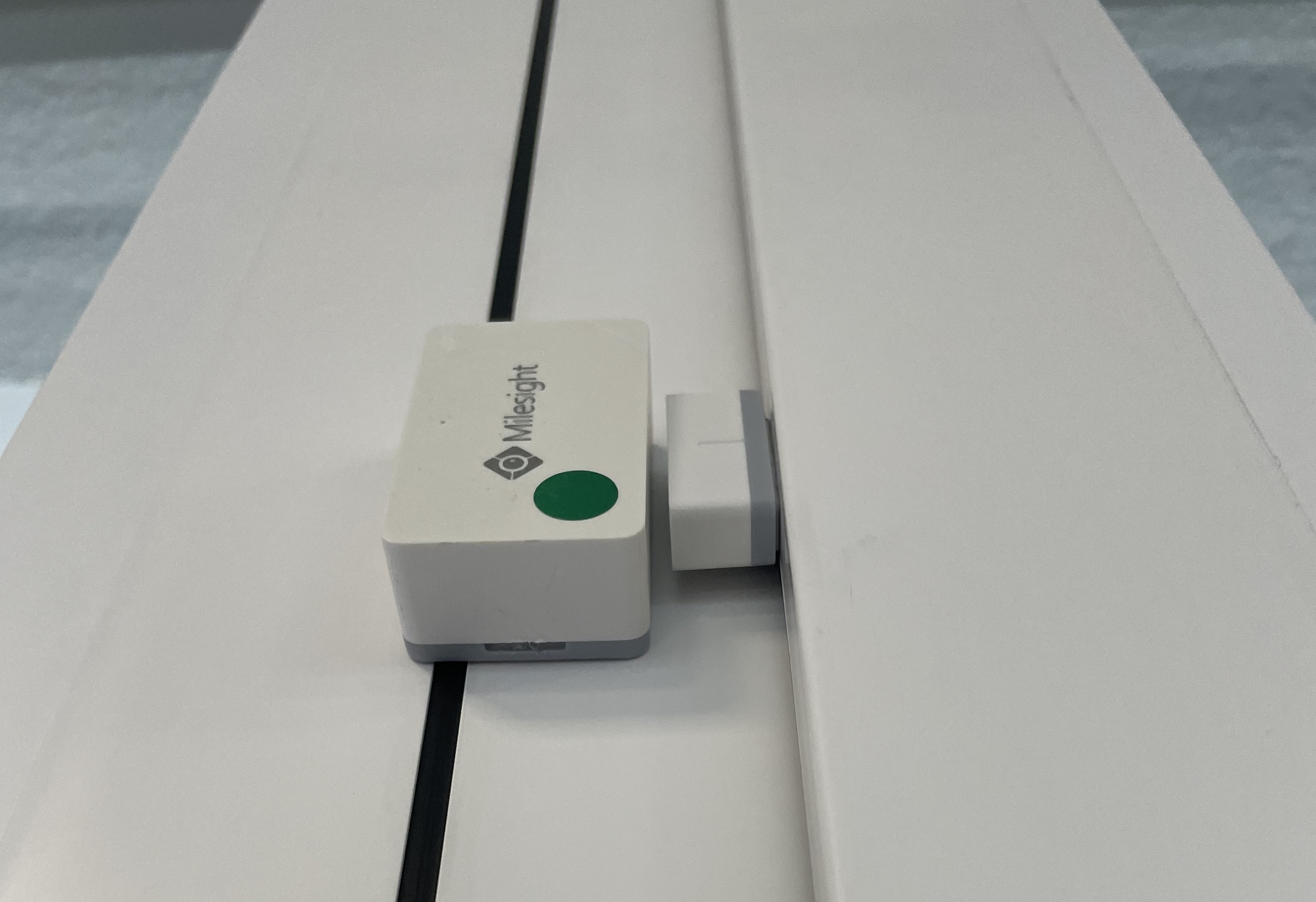

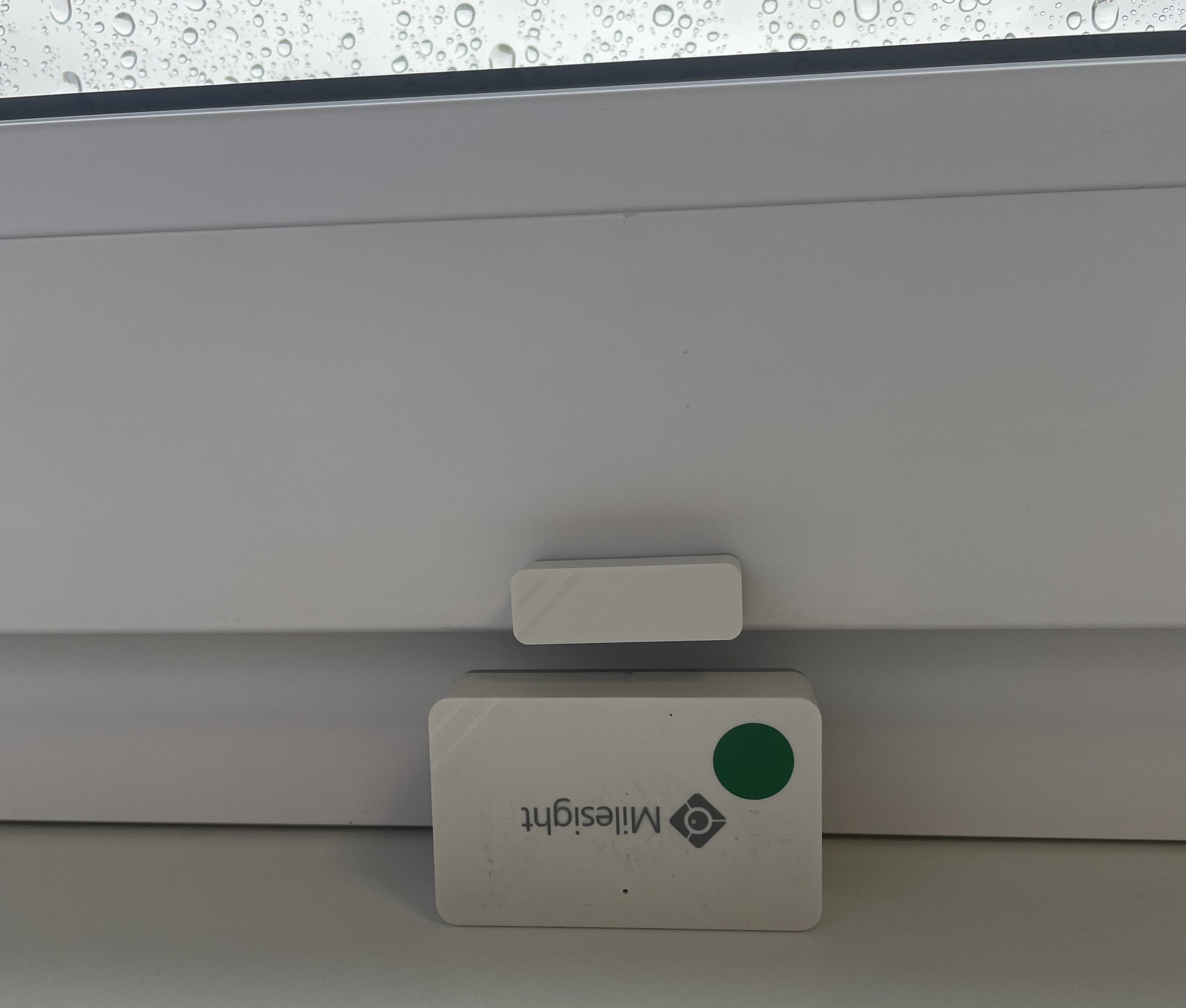

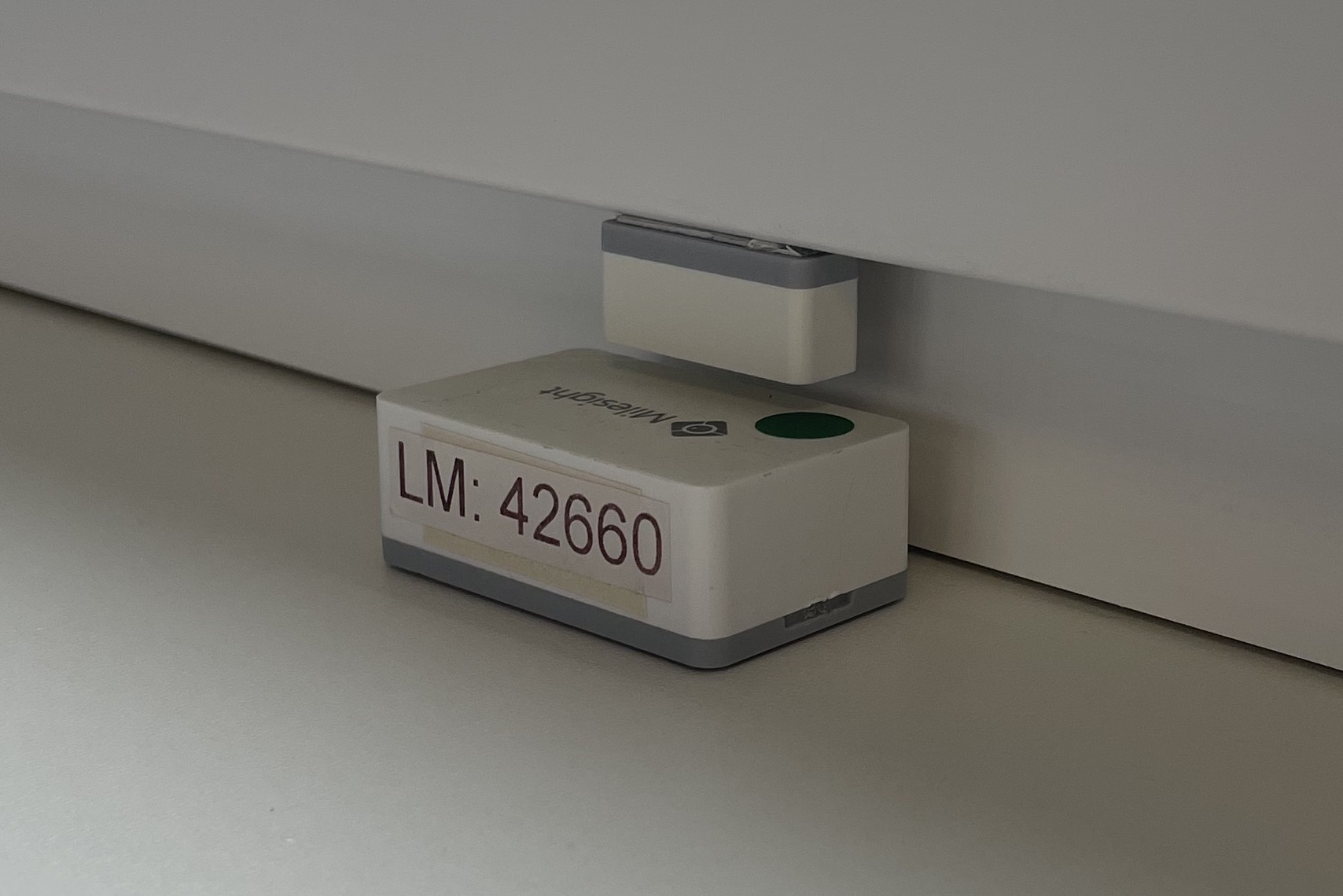

Folgend einige Montgagebeispiele
