Schritt für Schritt Anleitung MIL-UC100 - keine Daten vorhanden

Schritt für Schritt Anleitung MIL-UC100 - keine Daten vorhanden

Checkliste: UC100 online im LoRaWAN, aber keine Modbus-Daten

1. Datencheck

  1. Wurden schon einmal Daten von dem Aufbau in die LinMetrics Webapp gesendet?
    1. Wenn Ja: Der Aufbau hat prinzipiell schon einmal funktioniert -> versuchen Sie bei Punkt 3 die Max Resp Time zu erhöhen
    2. Wenn nein: Überprüfen Sie die Verkabelung und die Stromversorgung des MIL-UC100 und dem Modbusgerät -> folgen Sie dann Punkt 2

2. Sichtprüfung und Grundfunktionalität

  • LED-Status prüfen:

    • Statisch an: Gerät funktioniert korrekt

    • Langsames Blinken: Gerät kann keine Daten vom RS485-Gerät abrufen

    • Schnelles Blinken: Gerät wurde zurückgesetzt oder hat ein Problem

  • Verkabelung kontrollieren:

    • RS485-Adern (A/B) korrekt angeschlossen?

    • 120 Ω Abschlusswiderstand gesetzt (bei langen Leitungen oder hoher Baudrate)?

  • Stromversorgung stabil vorhanden?

3. RS485-Grundkonfiguration prüfen

  • In der ToolBox unter „RS485 Settings“:

    • Baudrate, Datenbit, Stoppbit, Parität exakt wie beim RS485-Endgerät?

    • Execution Interval (z. B. 500 ms) sinnvoll gesetzt?

    • Max Resp Time (z. B. 500 ms) sinnvoll gesetzt?

    • Retry Count (z. B. 3 Versuche)?


4. Modbus-Kanäle prüfen

  • Wurden Modbus-Kanäle in der ToolBox korrekt eingerichtet?

    • Channel ID zwischen 1–32 korrekt vergeben?

    • Slave-ID stimmt mit Endgerät überein?

    • Startadresse und Datentyp (z. B. Hold16, Input_float) korrekt?

    • Richtiger Byte-Order gewählt (z. B. AB, BA, ABCD)?

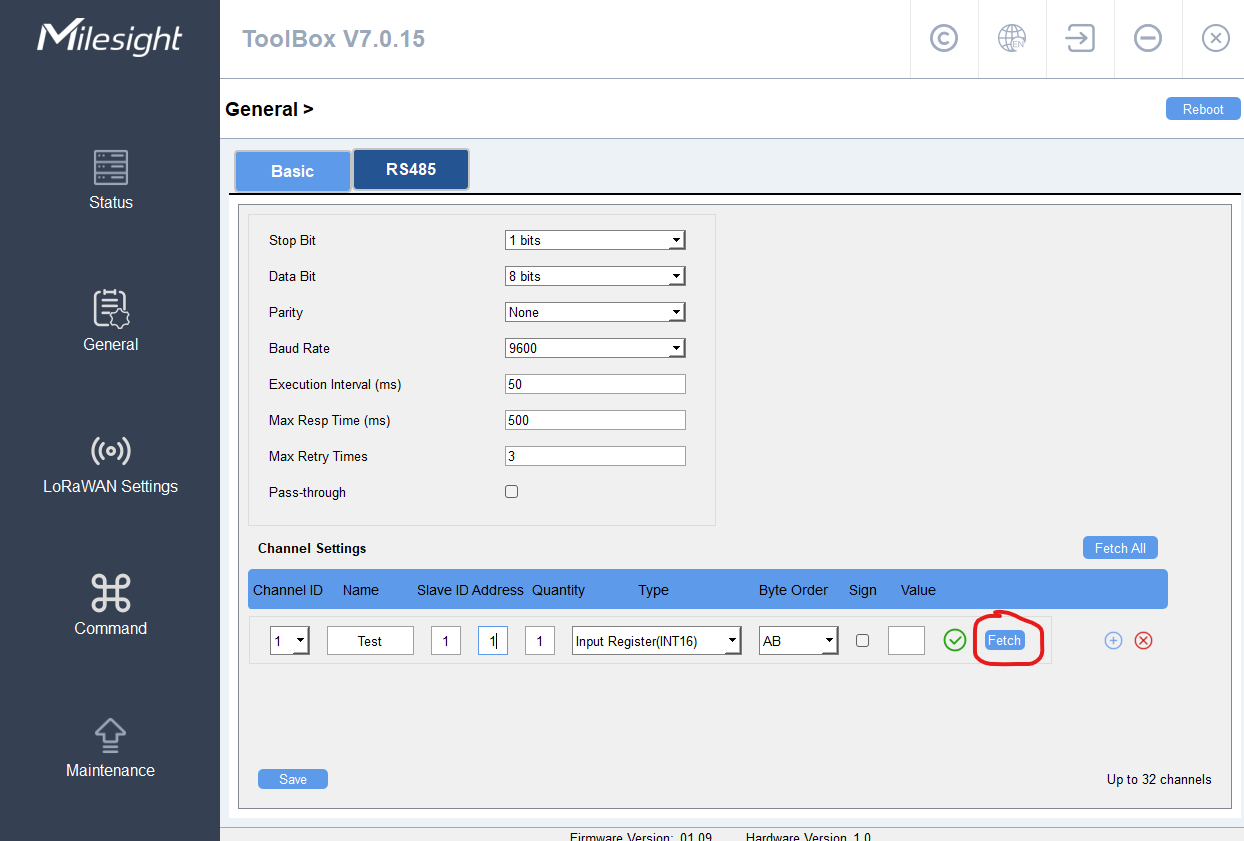

  • Mit „Fetch“-Button manuell Test durchführen: (Drücke Sie dazu auf den im Screenshot markierten Fetch Button

    • Gibt das RS485-Gerät eine gültige Antwort zurück?


Wenn der Fetch funktioniert hat, dann wird in Value ein Wert angezeigt, sonst sieht man ein rotes X.

5. Pass-Through-Modus deaktivieren

  • Ist der „Two-way Pass-through“-Modus aktiv?

    • Wenn ja: Modbus-Kanäle funktionieren nicht gleichzeitig mit Pass-Through

    • Modus deaktivieren, wenn Modbus-Kanäle verwendet werden sollen
