Wie verwende ich eine S0 - Schnittstelle
S0 - Schnittstelle zur Erfassung von Verbrauchswerte
Zweck:
Sie wird bei Zählern (z. B. für Strom, Wasser, Gas oder Wärme) verwendet, um den Verbrauch digital zu signalisieren
Funktion:
Der Zähler sendet für eine definierte Verbrauchseinheit (z. B. 1 kWh oder 1 Liter) einen kurzen elektrischen Impuls über die Schnittstelle. Ein angeschlossenes Zählgerät (oft Teil eines Smart-Home- oder Energiemanagementsystems) zählt diese Impulse und kann daraus den Gesamtverbrauch berechnen.
Anschluss:
Die Schnittstelle besteht aus einem einfachen Zweidraht-Anschluss (S0+ und S0-) und ist in der Norm DIN EN 62053-31 definiert.
Diese Art der S0-Schnittstelle ist nach wie vor weit verbreitet, da sie eine einfache und standardisierte Möglichkeit bietet, Verbrauchsdaten aus verschiedenen Zählertypen zentral zu erfassen
Anschluss und Verkabelung
Impulse einer S0 - Schnittstelle können Sie mit unserem LoRa Impuls Zähler ADE-ARF8230AA erfassen und übertragen
Der Anschluss der S0-Schnittstelle ist unkompliziert und besteht aus zwei Adern, die an einen passenden Empfänger angeschlossen werden.
Zweipoliger Anschluss:
Die Schnittstelle besteht aus zwei Klemmen, oft als S0+ und S0- oder als Klemme 20 (+) und Klemme 21 (-) bezeichnet.
Die Schnittstelle besteht aus zwei Klemmen, oft als S0+ und S0- oder als Klemme 20 (+) und Klemme 21 (-) bezeichnet.
Polarität:
Die Polarität ist wichtig, da die Schnittstelle oft als Optokoppler oder Transistor realisiert ist.

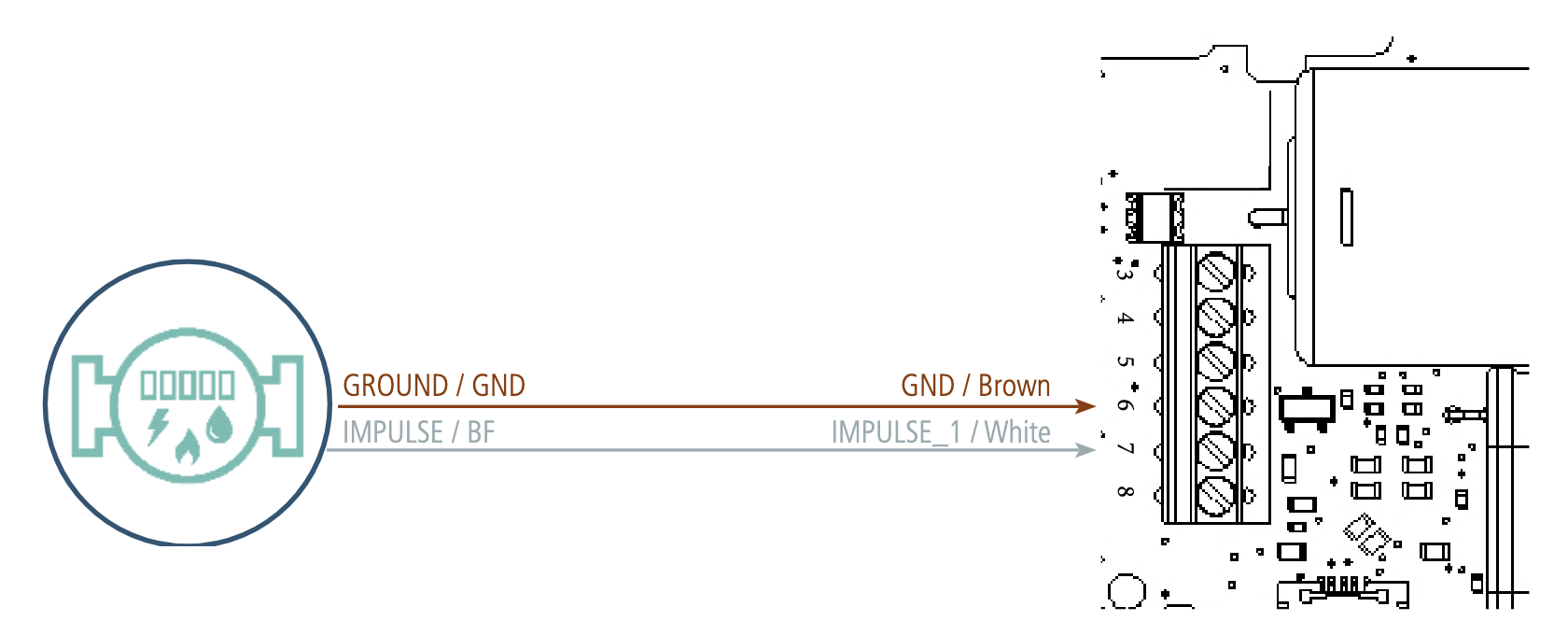

für ADE-ARF8230AA gilt:
S0+ ---> 6 (braun)
Die Polarität ist wichtig, da die Schnittstelle oft als Optokoppler oder Transistor realisiert ist.
für ADE-ARF8230AA gilt:
S0+ ---> 6 (braun)
S0- ---> 7 (weiß)
Signaltyp:
Bei einem Impuls wird ein Strom von etwa 10-20 mA durch die Leitung gesendet. Ist kein Impuls aktiv, fließt ein Strom von unter 2 mA.
Bei einem Impuls wird ein Strom von etwa 10-20 mA durch die Leitung gesendet. Ist kein Impuls aktiv, fließt ein Strom von unter 2 mA.
Kabellänge:
Die maximal zulässige Kabellänge hängt von der Ausführung (Klasse A für lange Wege, Klasse B für kurze Wege) ab, kann aber bis zu 1.000 Meter betragen.
Die maximal zulässige Kabellänge hängt von der Ausführung (Klasse A für lange Wege, Klasse B für kurze Wege) ab, kann aber bis zu 1.000 Meter betragen.
Versorgungsspannung:
Die Versorgungsspannung wird vom Empfangsgerät bereitgestellt und liegt typischerweise zwischen 5V und 27V.
Die Versorgungsspannung wird vom Empfangsgerät bereitgestellt und liegt typischerweise zwischen 5V und 27V.
Beispiel
Stellen Sie sich einen Stromzähler vor, der die Angabe "1.000 Imp/kWh" trägt. Das bedeutet, dass er für jede verbrauchte Kilowattstunde (kWh) 1.000 Impulse über seine S0-Schnittstelle sendet. Ein angeschlossener LoRa Impulszähler zählt diese Impulse. Nach 5.000 gezählten Impulsen weiß das System, dass 5 kWh verbraucht wurden.
