Mit Objekt verbinden – Hardware mit Objekten verknüpfen

Was ist „Mit Objekt verbinden“?

Mit der Funktion „Mit Objekt verbinden“ können Sie eine Hardware (z. B. Box, Sensor, Zähler oder manuellen Datengeber) mit Ihren Objekten verbinden. Dabei werden die Eingänge der Geräte Objekten und Messpunkten zugeordnet. So erscheinen die Gerätedaten in der richtigen Struktur und können ausgewertet werden. Die Funktion ist über den Kontext der Hardware (z. B. „Mit Objekt verbinden“) erreichbar und führt Sie Schritt für Schritt durch die Einrichtung.

Wann brauche ich das?

  • Sie haben eine neue Hardware angelegt und möchten sie einem Objekt zuordnen.

  • Die Hardware ist noch keinem Objekt zugeordnet („nicht verbunden“).

  • Sie möchten bestehende Messpunkte mit einem anderen Objekt oder anderen Eingängen verknüpfen.

Wo finde ich die Funktion?

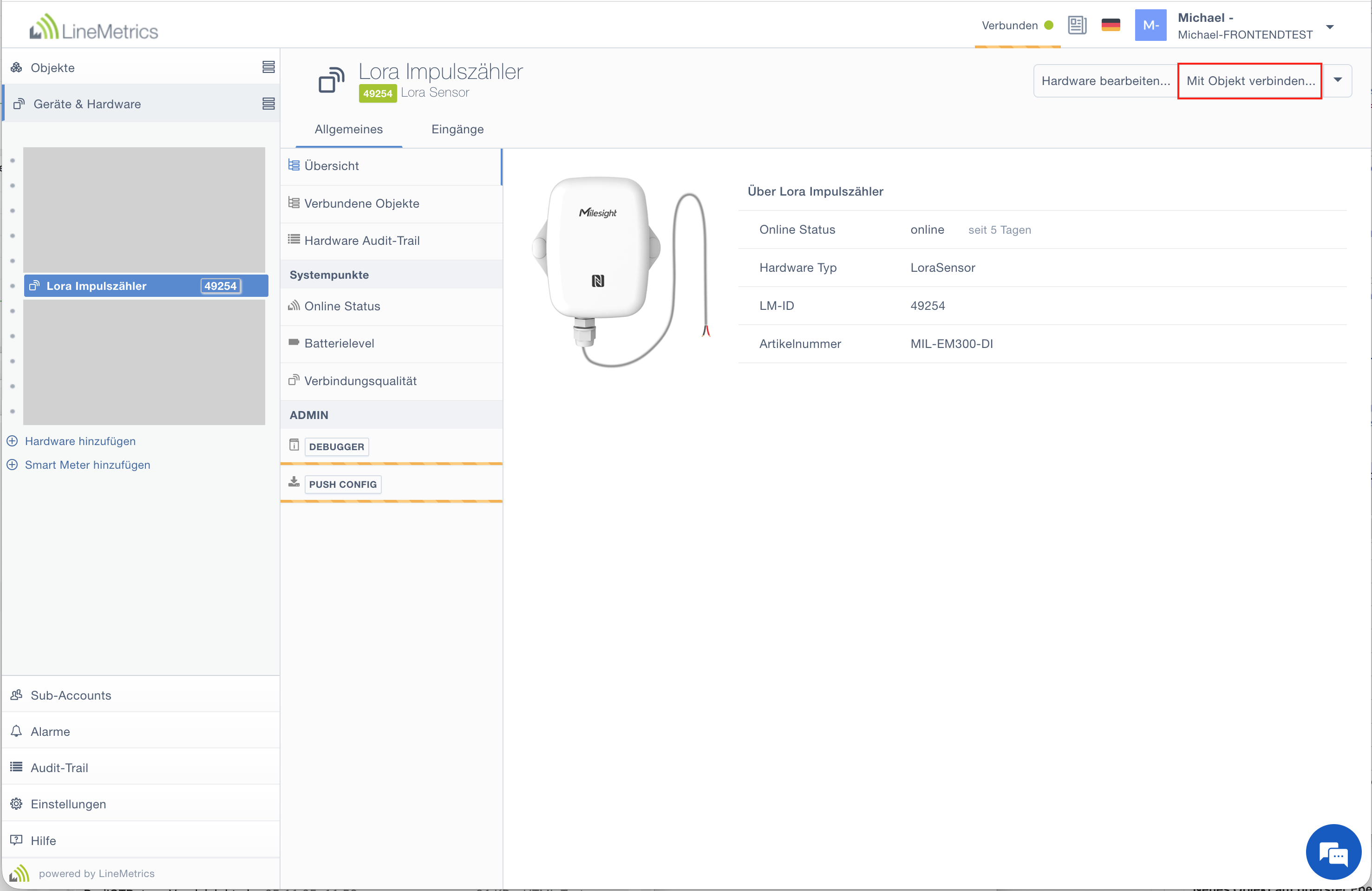

  1. Öffnen Sie die Hardware (z. B. im Device Manager oder in der Geräteübersicht).

  2. Wählen Sie im Kontextmenü bzw. in den Aktionen die Option „Mit Objekt verbinden“ (oder vergleichbar, je nach Oberfläche).

  3. Der Assistent öffnet sich; folgen Sie den Schritten wie oben beschrieben.


Schritte

1. Varianten & Schritte der "Objekt verbinden"-Funktion

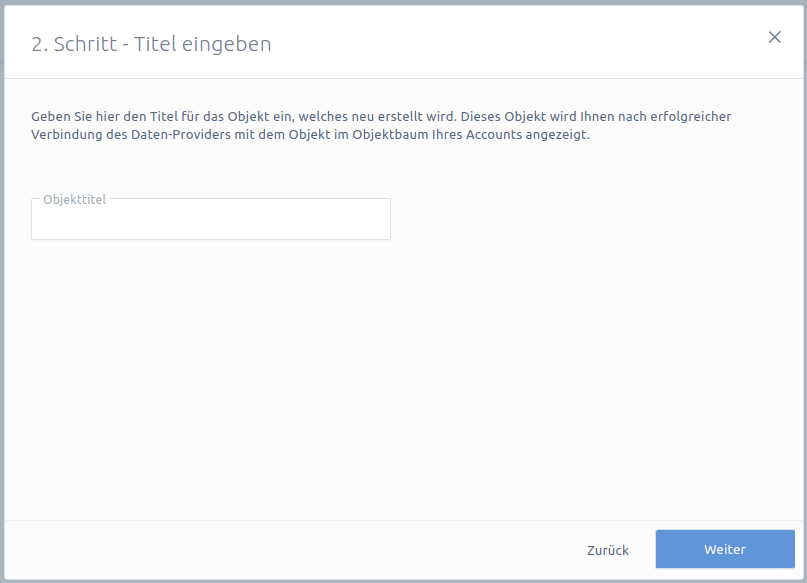

2.1 Ein neues Objekt hinzufügen

Verbinden Sie die Eingänge mit einem neuen Objekt, das in der ersten Ebene des Objektbaums erstellt wird.

Danach werden nur noch die Eingänge und Messpunkte zugeordnet im Schritt "Eingänge auswählen".

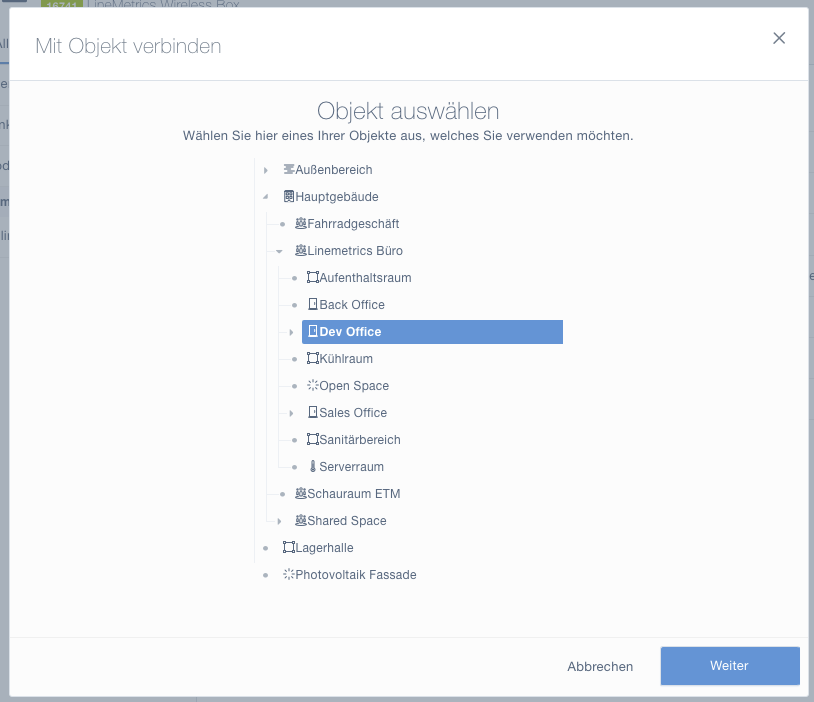

2.2 Zu ausgewählten Objekt hinzufügen

Verbinden Sie die ausgewählten  des Daten-Providers mit Messpunkten, die unter dem ausgewählten Objekt neu angelegt werden.

Danach werden nur noch die Eingänge und Messpunkte zugeordnet im Schritt "Eingänge auswählen".

2.3 Neues Objekt unter Objekt Auswahl hinzufügen

Wählen Sie ein vorhandenes Objekt aus, wie im Schritt "zu gewählten Objekte hinzufügen", um ein neues Objekt zu erstellen, mit dem Ihr Daten-Provider verbunden ist.
Danach wird im Schritt "Ein neues Objekt hinzugefügen" weitergearbeitet.

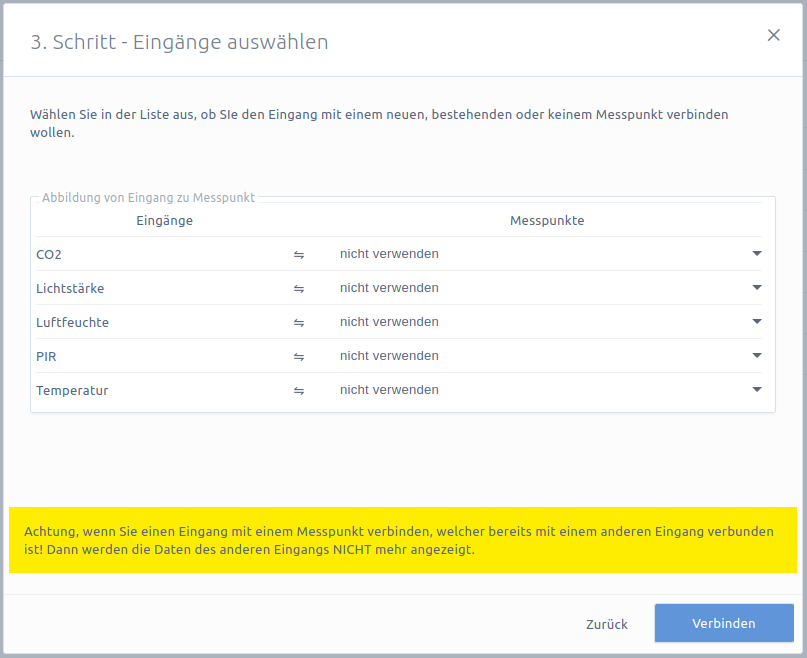

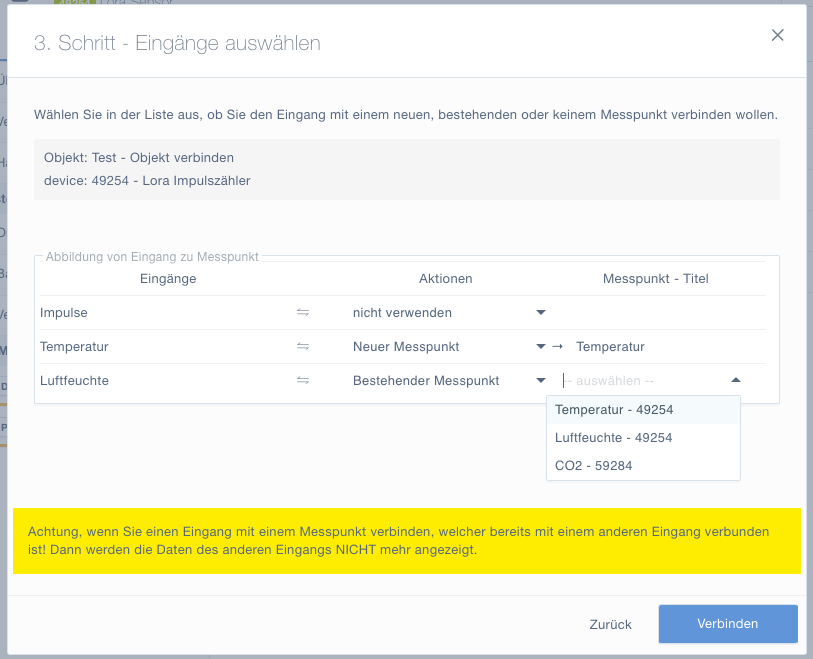

3. Eingänge auswählen

In dem "Eingänge auswählen" - Schritt ist die Aktion für zu verwendenden Eingänge auszuwählen.
  1. nicht verwenden
    1. Eingang wird mit keinem Messpunkt verbunden
  2. Neuer Messpunkt
    1. Es wird ein neuer Messpunkt angelegt und mit diesem Eingang verbunden. Optional können Sie einen eigenen Titel für den Messpunkt vergeben im Textfeld.
  3. Bestehender Messpunkt
    1. Ein bereits vorhandener Messpunkt wird mit diesem Eingang verbunden. Sie können diesen aus einer Liste auswählen.

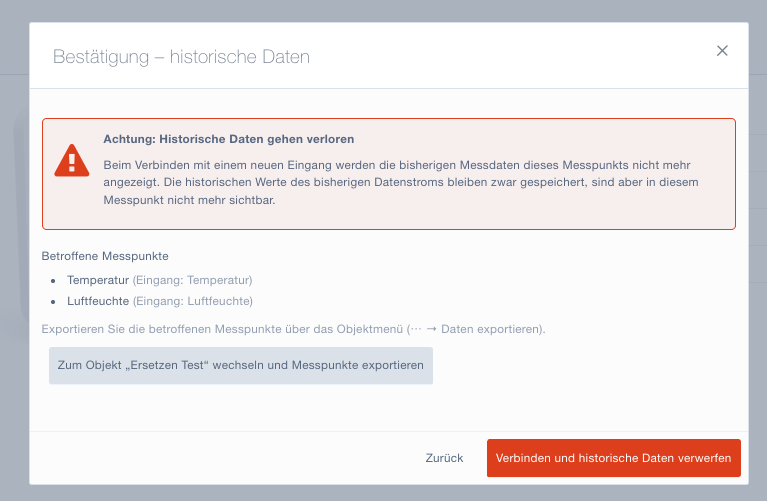

4. Bestätigung (Historische Daten)

Dieser zusätzliche Schritt erscheint, wenn Sie einen Eingang mit einem bereits bestehenden Messpunkt verbinden, welcher bereits historische Daten enthält.

Warning
Achtung: Historische Daten gehen verloren!

Durch das Verbinden mit einem neuen Eingang verliert der Messpunkt die Anzeige seiner bisherigen Daten.

Die historischen Werte bleiben zwar im System gespeichert, können aber nur über den zuvor genutzten Eingang aufgerufen werden. Wurde dieser Eingang bereits zurückgesetzt, ist ein direkter Zugriff auf die alten Daten für Sie nicht mehr möglich.


Betroffene Messpunkte exportieren

Falls Sie die alten Daten sichern möchten, exportieren Sie die betroffenen Messpunkte vor dem Abschließen über das Objektmenü (... $\rightarrow$ Daten exportieren).

Im Dialogfenster finden Sie dafür eine direkte Schaltfläche:

  • Zum Objekt „[Objektname]“ wechseln und Messpunkte exportieren

Optionen zum Abschluss

Am unteren rechten Rand des Fensters haben Sie nun folgende Möglichkeiten:

  • Zurück: Bringt Sie zum vorherigen Schritt (Eingänge auswählen), falls Sie Ihre Zuweisung noch einmal ändern möchten.

  • Verbinden und historische Daten verwerfen: Schließt den Vorgang endgültig ab. Der neue Eingang wird mit dem Messpunkt verknüpft, und die Anzeige der alten Datenströme wird für diesen Messpunkt deaktiviert.
