Inbetriebnahmeanleitung Modbus für Linemetrics Box

Inbetriebnahmeanleitung Modbus für Linemetrics Box

Verdrahtung

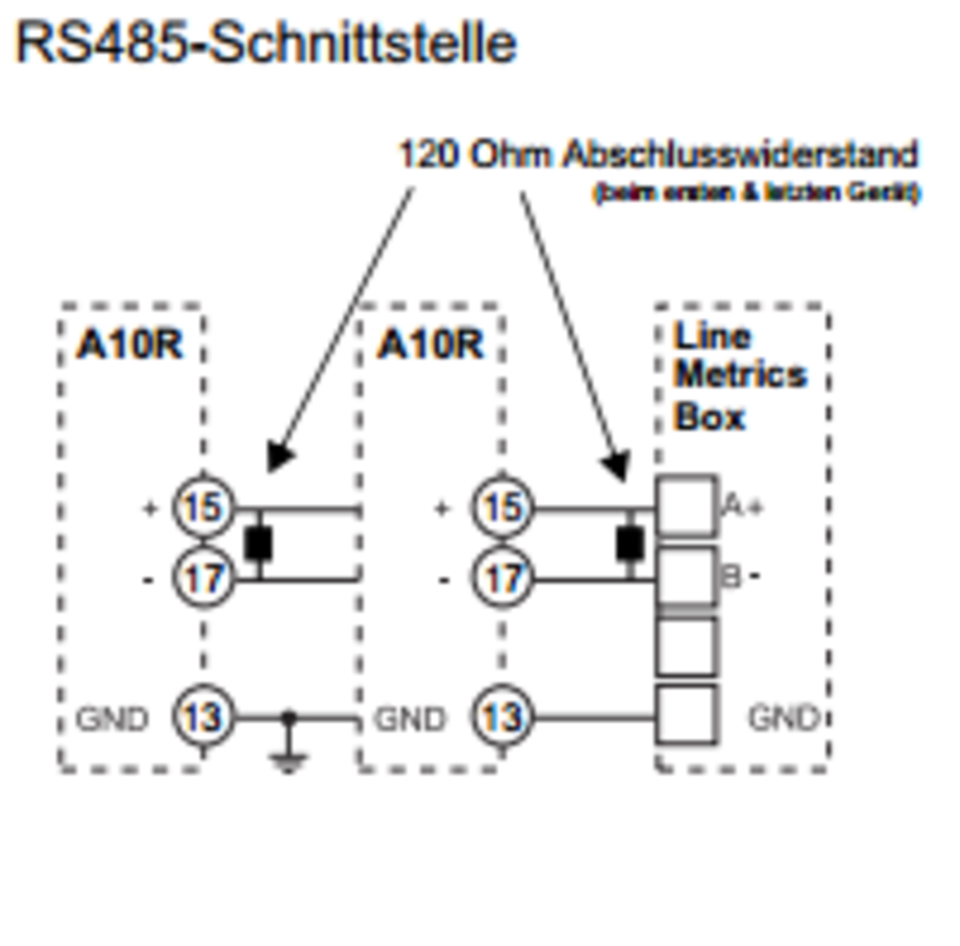

Verdrahten Sie ihre Linemetrics Box mit ihrem Modbusfähigen Messgerät indem Sie die Eingänge A und B der Linmetrics Box mit ihren Pandants des Modbusgerät. Wichtig ist, falls Sie mehrere Modbusgeräte an eine Linmetricsbox anhängen, dass Sie die Modbusgeräte in Serie wie in der Grafik aufgezeichnet anschließen.
Die Linemetrics Box hat schon einen integrierten Abschlusswiderstand verbaut. Stellen Sie bitte sicher, dass auch am letzten ihrer verbauten Modbusgeräte ein Abschlusswiderstand von 120 Ohm verbaut ist.

Achtung: Die Linemetrics Box ist in diesen Netzwerken das Mastergerät, stellen Sie sicher, dass Sie nur Modbusgeräte verbauen, die selbst nur als Teilnehmer fungieren.



Konfiguration Modbusmessgerät


Um ein Modbusgerät mittels der Linemetrics Box auslesen zu können, ist es wichtig, dass einige Einstellungen auf dem Modbusgerät ausgelesen bzw angepasst werden.
  1. ClientId: Stellen Sie sicher, dass jedes Modbusgerät eine individuelle Client-Id zugewiesen bekommen. Hier sind Adressen zwischen 1 und 255 möglich
  2. Baudrate: Die Linemetrics Box unterstützt folgende Baudraten (9600, 19200, 38400). Stellen Sie sicher, dass alle Modbusgeräte die gleiche Baudrate haben und eine, die von der Linemetrics Box unterstützt werden.
  3. Stopbit: Stellen Sie sicher, dass auf allen Geräten im Netzwerk die gleichen Stopbits eingestellt sind (1 Stopbit oder 2 Stopbits)
  4. Paritybit: Stellen Sie sicher, dass auf allen Geräten im Netzwerk die gleiche Parity-Einstellung eingestellt sind (Keine, Even, Odd)


Konfiguration Linemetrics Webapp

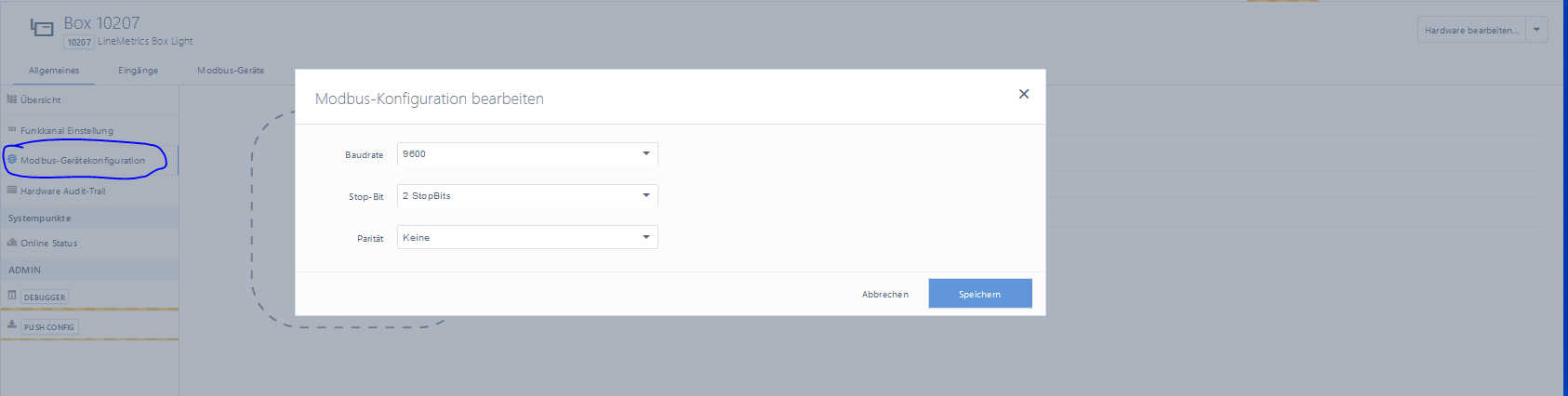

1) Stellen Sie zuerst die allgemeinen Modbuseinstellungen für ihre Linemetrics Box in der Linemetrics Webapp ein. Diese Daten müssen mit denen übereinstimmen, wie Sie ihre Modbusgeräte konfiguriert haben.

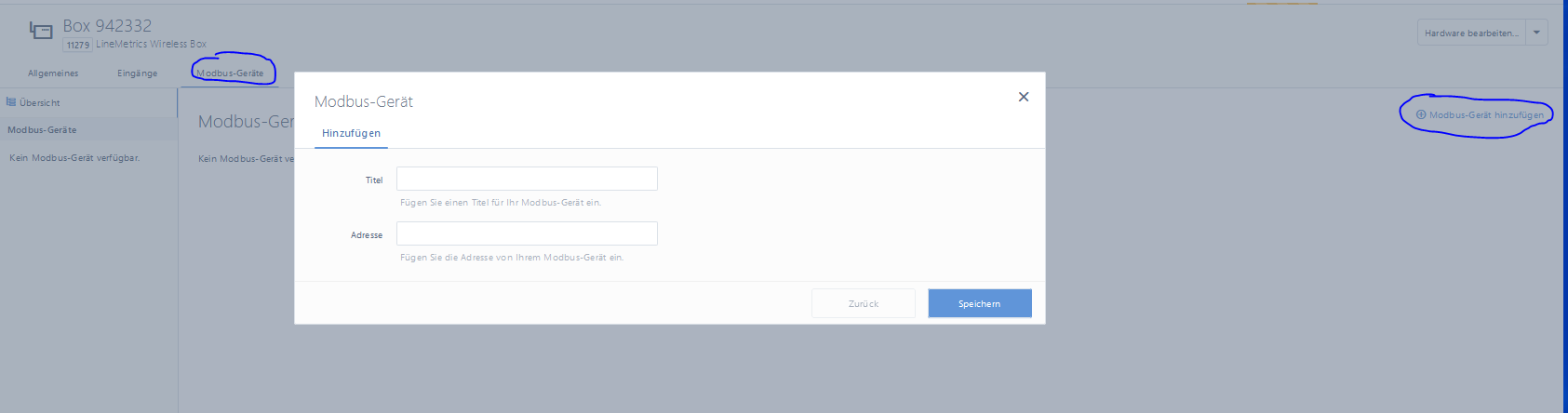

2) Legen Sie nun die einzelnen Modbusgeräte, die sich in dem Netzwerk der Linemetrics Box befinden unter folgendem Punkt an. Falls Sie ein von Linemetrics lizensiertes Modbusgerät verwenden, können Sie das Modbusgerät per Vorlage anlegen, ansonsten müssen Sie unter "Modbusgerät hinzufügen" die Auswahl "Benutzerdefiniertes Modbusgerät hinzufügen" verwenden.
Es ist wichtig, dass Sie unter Adresse die Client-Id angeben, das Sie beim Modbusgerät konfiguriert haben.



3) Legen Sie die einzelnen Register an, die Sie pro Modbusgerät auslesen wollen, indem Sie das betroffene Modbusgerät in der Webapp auswählen und "Modbus-Register hinzufügen" betätigen.
Die Anzahl der Modbusregister ist pro Linemetricsbox auf 15 Register beschränkt. Diese können jedoch auf die einzelnen Modbusgeräte frei verteilt werden.


Hier eine kurze Beschreibung der Einstellmöglichkeiten
  1. Titel: Der Titel ist frei wählbar und dient Ihnen um sich in Zukunft einfacher orientieren zu können.
  2. Adresse: Die Adresse für die einzelnen Register müssen vom Hersteller des Modbusgeräts, meist in Tabellenform zur Verfügung gestellt werden. Die Registeradresse ist als Dezimalwert einzutragen.
  3. Bytereihenfolge: Die Byteorder muss vom Hersteller des Modbusgerätes angegeben werden.
  4. Datentyp: Es werden von der Linemetricsbox 5 verschiedene Datentypen zur Verfügung gestellt, die interpretiert werden können (integer, unsigned integer, short, unsigned short, float). Diese Information wird vom Modbushersteller zur Verfügung gestellt.
  5. Function Code: Es werden von der Linemetrics Box 3 verschiedene "Functioncodes" zur Verfügung gestellt. Im Normalfall sollte der Function Code "Read Holding Register Functioncode 3)" für alle betroffenen Register funktionieren.
  6. Genauigkeit: Mit diesem Wert können Sie das Komma um eine oder mehrere Stellen verschieben. +1 bedeutet Komma eine Stelle nach rechts. -1 bedeutet Komma eine Stelle nach links.
  7. Maßeinheit: Wählen Sie hier die Maßeinheit aus, die für die einzelnen Register notwendig sind. Achtung: Wählen Sie immer Basiseinheiten und berechnen Sie die Werte dementsprechent mit der Genauigkeit-Auswahl (also Wh statt kWh und Genauigkeit auf +3 um Eingangswert mit 1000 zu multiplizieren)

Sobald Sie alles konfiguriert haben, schalten Sie die beiden Geräte ein und überprüfen die ersten Werte auf Plausibilität.
